สถานที่กำเนิด:
มณฑลกวางตุ้งประเทศจีน
ชื่อแบรนด์:
OEM ODM
ได้รับการรับรอง:
FCC, RoHS, ce
หมายเลขรุ่น:
XPON ONU 1G1F+ CATV+ WIFI 2102XR
ติดต่อเรา

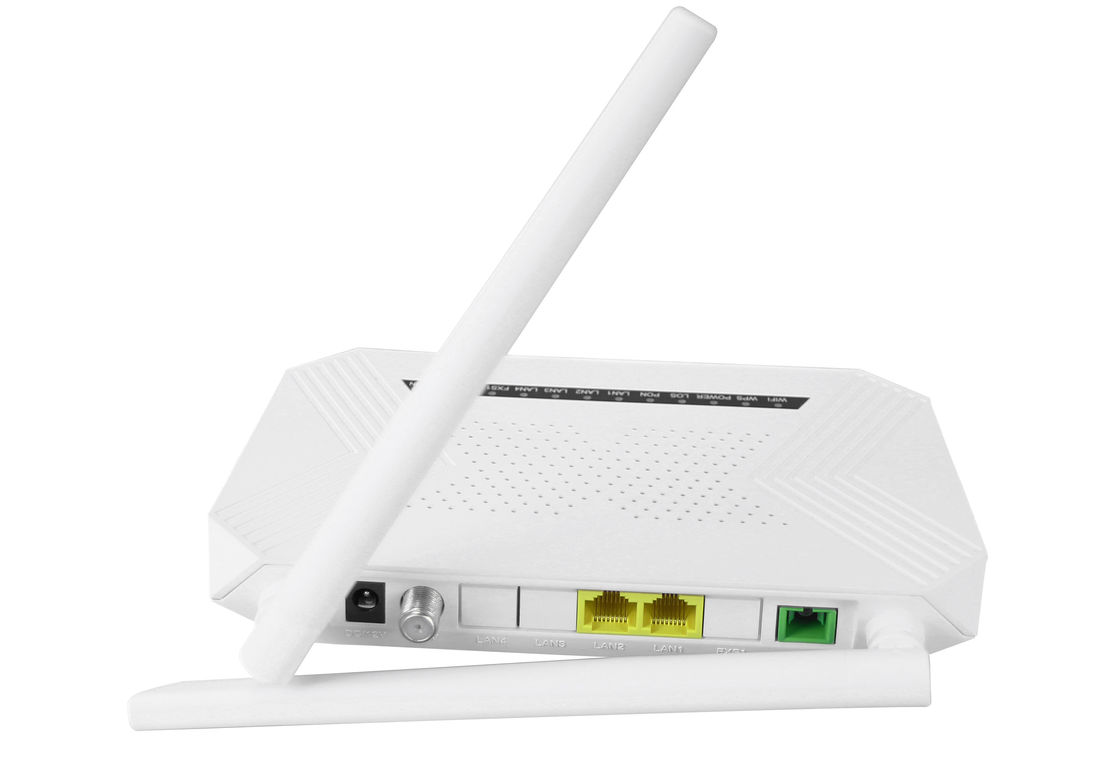

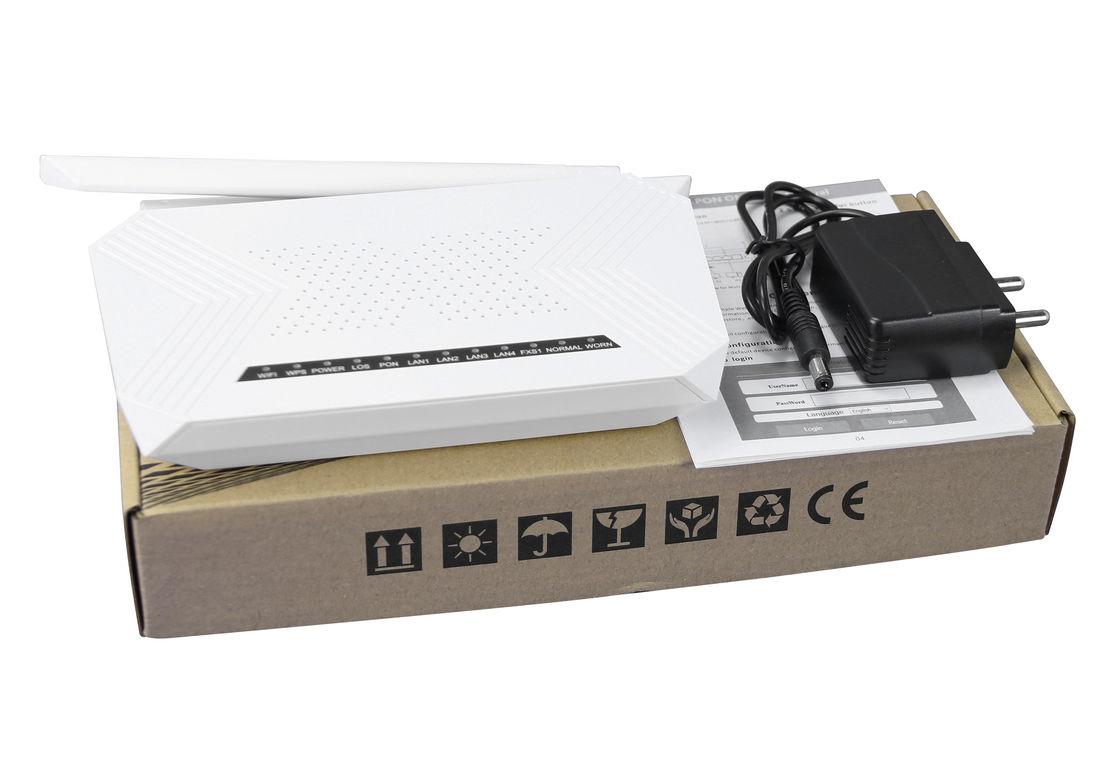

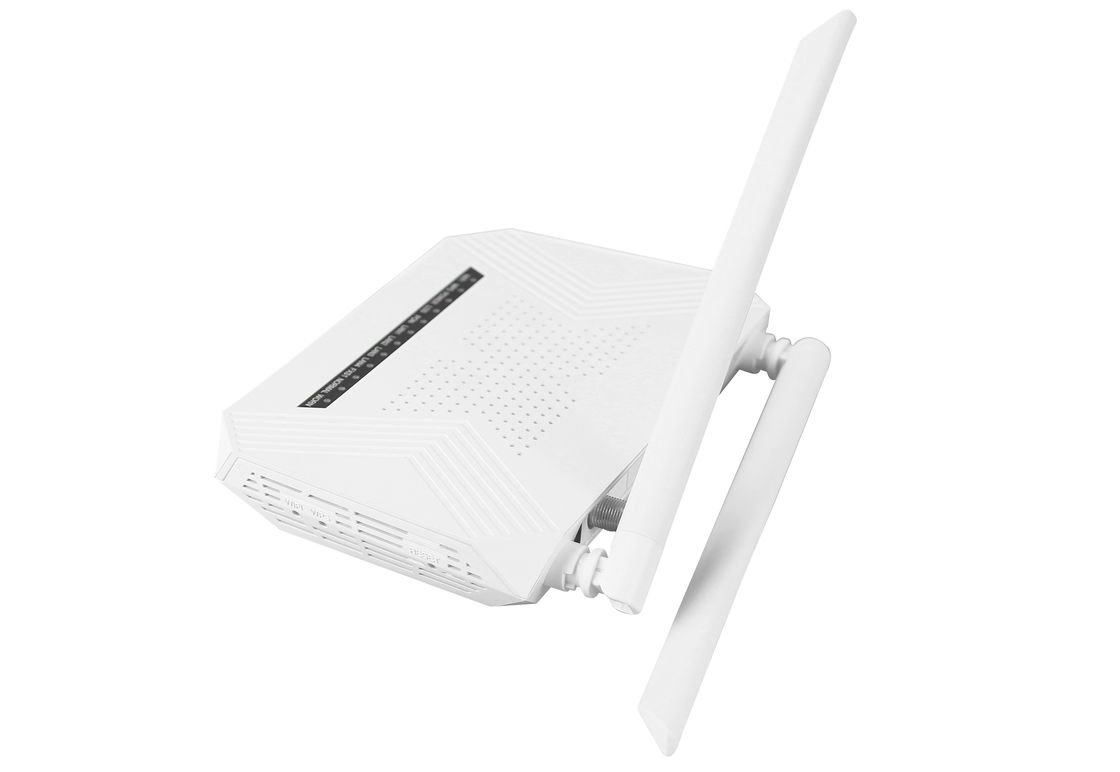

XPON ONU 1G1F+ CATV+ อินเทอร์เฟซออปติคัล WIFI ตัวเชื่อมต่อ SC / APC
คำอธิบาย:
ออกแบบเป็น HGU (Home Gateway Unit) ในโซลูชัน FTTH ต่างๆแอปพลิเคชัน FTTH ระดับผู้ให้บริการให้บริการที่แตกต่างกัน
ขึ้นอยู่กับเทคโนโลยี XPON ที่ครบถ้วนและมีเสถียรภาพและคุ้มค่า
ใช้ความน่าเชื่อถือสูง การจัดการที่ง่าย ความยืดหยุ่นในการกำหนดค่า และการรับประกันคุณภาพการบริการที่ดี เพื่อให้เป็นไปตามประสิทธิภาพทางเทคนิคของมาตรฐาน EPON ของ China Telecom CTC3.0 และ GPON Standard ของ ITU-TG.984.X
คุณสมบัติการทำงาน:
|
รองรับโหมด EPON/GPON และสลับโหมดโดยอัตโนมัติ |
|
รองรับโหมดเส้นทางสำหรับ PPPoE/DHCP/Static IP และโหมดบริดจ์ |
|
รองรับโหมดคู่ IPv4 และ IPv6 |
|
รองรับ 2.4G WIFI และหลาย SSID |
|
รองรับอินเทอร์เฟซ CATV สำหรับ Video Service และรีโมทคอนโทรลโดย Major OLT |
|
รองรับการกำหนดค่า LAN IP และ DHCP Server |
|
รองรับ Port Mapping และ Loop-Detect |
|
รองรับฟังก์ชั่นไฟร์วอลล์และฟังก์ชั่น ACL |
|
รองรับคุณสมบัติมัลติคาสต์ IGMP Snooping/Proxy |
|
รองรับการกำหนดค่าและบำรุงรักษาระยะไกล TR069 |
|
การออกแบบเฉพาะสำหรับการป้องกันการพังทลายของระบบเพื่อรักษาเสถียรภาพของระบบ |
ข้อมูลจำเพาะ:
| อินเทอร์เฟซ PON | 1 GPON BOB (โบซ่าบนเรือ) |
| รับความไว: ≤-28dBm | |
| กำลังส่งพลังงานแสง: +1~+4dBm | |
| ระยะการส่ง: 20KM | |
| ความยาวคลื่น | TX: 1310nm, RX: 1490nm |
| อินเทอร์เฟซออปติคัล | ขั้วต่อ SC/APC |
| โครงการออกแบบ | RTL9602C+RTL8192FR บ๊อบ(RTL8290B) |
| แฟลช | SPI Nor Flash 16MB |
| อินเทอร์เฟซ LAN | 1 x 10/100/1000Mbps (GE) และ 1 x 10/100Mbps (FE) อินเทอร์เฟซอีเธอร์เน็ตแบบปรับได้อัตโนมัติหัวต่อ RJ45 แบบเต็ม/ครึ่ง |
| ไร้สาย | สอดคล้องกับ IEEE802.11b/g/n |
| ความถี่ในการทำงาน: 2.40-2.4835GHz | |
| รองรับ MIMO อัตราสูงถึง 300Mbps | |
| 2T2R, 2 เสาอากาศภายนอก 5dBi, | |
| รองรับ: SSID หลายตัว | |
| Channel: Auto | |
| ประเภทการปรับ: DSSS, CCK และ OFDM | |
| รูปแบบการเข้ารหัส: BPSK, QPSK, 16QAM และ 64QAM | |
| อินเทอร์เฟซ CATV | RF, WDM, พลังงานแสง : +2~-15dBm |
| การสูญเสียการสะท้อนแสง: ≥45dB | |
| ความยาวคลื่นรับแสง: 1550±10nm | |
| ช่วงความถี่ RF: 47 ~ 1000MHz, อิมพีแดนซ์เอาต์พุต RF: 75Ω | |
| ระดับเอาต์พุต RF: 78dBuV | |
| ช่วง AGC: -13~+1dBm | |
| เมอร์: ≥32dB@-15dBm | |
| นำ | 9 LED สำหรับสถานะ WIFI,WPS,PWR,LOS,PON,LAN1~LAN2,Worn,ปกติ (CATV) |
| ปุ่มกด | 3, สำหรับฟังก์ชั่นรีเซ็ต, WLAN, WPS |
| สภาพการใช้งาน | อุณหภูมิ: 0℃~+50℃ |
| ความชื้น: 10% ~ 90% (ไม่กลั่นตัว) | |
| สภาพการจัดเก็บ | อุณหภูมิ: -30℃~+60℃ |
| ความชื้น: 10% ~ 90% (ไม่กลั่นตัว) | |
| พาวเวอร์ซัพพลาย | DC 12V/1A |
| การใช้พลังงาน | ≤6W |
| มิติ | 180 มม. × 107 มม. × 28 มม. (ยาว × กว้าง × สูง) |
| น้ำหนักสุทธิ | 0.24Kg |
แผงไฟบทนำ
| โคมไฟนำร่อง | สถานะ | คำอธิบาย |
| WIFI | บน | อินเทอร์เฟซ WIFI เปิดขึ้น |
| กะพริบตา | อินเทอร์เฟซ WIFI กำลังส่งหรือ/และรับข้อมูล (ACT) | |
| ปิด | อินเทอร์เฟซ WIFI ไม่ทำงาน | |
| WPS | กะพริบตา | อินเทอร์เฟซ WIFI กำลังสร้างการเชื่อมต่ออย่างปลอดภัย |
| ปิด | อินเทอร์เฟซ WIFI ไม่ได้สร้างการเชื่อมต่อที่ปลอดภัย | |
| PWR | บน | อุปกรณ์เปิดเครื่องแล้ว |
| ปิด | อุปกรณ์ปิดอยู่ | |
| LOS | กะพริบตา | ปริมาณอุปกรณ์ไม่รับสัญญาณออปติคัลหรือสัญญาณต่ำ |
| ปิด | อุปกรณ์ได้รับสัญญาณออปติคัล | |
| ปอน | บน | อุปกรณ์ได้ลงทะเบียนกับระบบ PON แล้ว |
| กะพริบตา | อุปกรณ์กำลังลงทะเบียนระบบ PON | |
| ปิด | การลงทะเบียนอุปกรณ์ไม่ถูกต้อง | |
| LAN1~LAN2 | บน | พอร์ต (LANx) เชื่อมต่ออย่างถูกต้อง (LINK) |
| กะพริบตา | พอร์ต (LANx) กำลังส่งหรือ/และรับข้อมูล (ACT) | |
| ปิด | ข้อยกเว้นการเชื่อมต่อพอร์ต (LANx) หรือไม่ได้เชื่อมต่อ | |
|
สวมใส่ (กสท.) |
บน | กำลังรับแสงอินพุตสูงกว่า 3dbm หรือต่ำกว่า -15dbm |
| ปิด | อินพุตแสงอยู่ระหว่าง -15dbm และ 3dbm | |
|
ปกติ (กสท.) |
บน | อินพุตแสงอยู่ระหว่าง -15dbm และ 3dbm |
| ปิด | กำลังรับแสงอินพุตสูงกว่า 3dbm หรือต่ำกว่า -15dbm |
แอปพลิเคชัน
